TEMA 9

9-VERIFICACIÓN Y TESTEO

1. POST (Power-On-Self-Test)

1.1. La BIOS y sus funciones
La BIOS es una memoria especial, alojada en la placa base, que contiene un a aplicación que se inicia cuando se enciende o se resetea un equipo. Esa aplicación se llama BIOS y ha acabado dando nombre a la memoria que la contiene.

Las funciones son:

• Chequear el sistema (POST).
• Buscar la unidad que cargará el sistema operativo (BOOT).

1.2. Secuencia del POST
Serie de rutinas que se ejecutan cada vez que se enciende el equipo para comprobar el estado de los puntos clave del equipo.
Haya una gran gama de POST.
La secuencia del POST para un mismo modelo de BIOS puede variar o no de una visión a otra de la aplicación si se han incorporado funcionalidades nuevas.

En ambos casos, una vez que haya finalizado las combinaciones, si no ha fallado ningún test, se pasa el testigo al BOOT para que cargue el sistema operativo en el equipo.

1.3. Notificaciones de error en el POST
En el caso de que se produzca algún fallo, el POST lo notifica mediante una secuencia de pitidos a través de un mensaje de error en la pantalla.

Además de pitidos, la BIOS notifica los errores por medio de mensajes en la pantalla.
Cada BIOS tiene sus mensajes, prácticamente son los mismos.
En función del tipo de error, el POST nos permitirá seguir con la carga del sistema o nos obligará a solucionar el fallo antes de continuar.
Si se produce más de un error en el POST, es posible que no podamos saberlo hasta realizar el siguiente POST.

1.4. La tarjes de diagnósticos POST.
cuando un equipo está "muerto" es muy difícil hacer su diagnóstico sin los instrumentos adecuados. Pueden medirse las señales con instrumentos especializados.

Además de los pitidos y los mensajes de error, el POST cuanta con un información adicional llamada códigos POST o códigos de diagnóstico, código POST es particular en cada modelo y versión de BIOS, hay que acudir al manual del fabricante para interpretarlo.
Para visualizar los códigos POST se utiliza una tarjeta de diagnósticos POST. Esta tarjeta incluye un manual de operación y las tablas de códigos de las BIOS más comunes.
Se acopla a la placa base por un slot PCI o ISA.
Cuando se ha instalado, simplemente se enciende el equipo y se deja que la tarjeta actúe.
Dispone de un display en el que se muestran un código hexadecimal.
Como en algunas placas la ranura para colocar esta tarjeta queda al fondo y el display no se podría visualizar, se dispone de display adicional que se conecta con un cable tipo IDE  a la tarjeta, permitiendo que lo podamos coloca en un lugar visible.

También es posible que notifique el error mediante pitidos. Si la placa no tiene conexión al altavoz interno del equipo, utilizará el zumbador que acompaña a la propia tarjeta POST.

Si la combinación es con éxito todos los test y que el equipo está preparado para iniciar el BOOT.

2. Herramientas de diagnóstico de hardware

El POST nos ofrece un primer diagnóstico del estado general del equipo.
Sin embargo, en muchas ocasiones se producen errores que el POST no alcanza a detectar.
Se utilizan programas especialmente diseñados para poner a prueba esos componentes.
Se llaman herramientas de diagnóstico de hardware, son empleadas por usuarios experimentados o técnicos.

2.1. Micro-Scape
Es una herramienta de pago utiliza su propio sistema operativo y puede ejecutar desde CD, pendrive o disquete.
Más de 200 pruebas independientes.
En el caso de que existan fallos en la memoria RAM esta aplicación no podrá funcionar, ya que se ejecuta desde ella.

2.2. AIDA64
Herramienta de pago que se puede utilizar para el diagnóstico de hardware y software.
La principal unidad es verificar e identificar el hardware instalado en el equipo.

2.3. Sandra
Al igual que AIDA64, es mucho más completa que AIDA64, aunque también más compleja de manejar, permitiendo la verificación e identificación de todos los componentes del equipo.
Cuando termina, reporta el resultado en un informe en el que añade consejos para el usuario, con determinados valores que no son del todo correctos.
Cuando termina, reporta el resultado en un informe en el que añade consejos para el usuario, con determinados valores que no son del todo correctos.

2.4. Open Hardware Monitor
Es de código abierto y gratuita está disponible para Windows y Linux.
Está orientada a la supervisión de los sensores del equipo: velocidad del ventilador, temperatura, voltajes...)
Ofrece al usuario la posibilidad de utilizar un widget que muestra en la pantalla de los valores más representativos.
Toda la información que se recoge se puede guardar en un fichero, facilita la monitorización del equipo a través de un servicio web.

2.5. HWiNFO
HWiNFO es un herramienta de diagnóstico de hardware gratuita orientada a sistemas Windows, proporciona información muy completa sobre los diferentes elementos clave del equipo.
Permite la monitorización de los datos.

3.Verificación y testeo de hardware

3.1. Verificación y testeo de la fuente de alimentación
Las subidas de tensión ataca directamente la fuente y es muy común que se averíe por este motivo.
En la mejor de las situaciones, la solución es reemplazarlo de un fusible, una resistencia o un condensador en el circuito de la fuente, si la incidencia es importante puede que esta quede totalmente inutiliza.
La avería de la fuente no es tan evidente y puede darse el caso de que haya algún  problema en los conectores, en los cables o en los voltajes.

3.1.1. Testeo de la tensión de la fuente de alimentación
Medir el valor de las tensiones de sus conectores.
Para hacerlo, utilizamos un téster o un multímetro.
En la etiqueta de la fuente se muestra toda la información sobre los voltajes que ofrece cada uno de los cables.
Los valores obtenidos no tienen por qué ser exactos y que la fuente no trabaja con una continuidad exacta. Se permite una variación de +-5% sobre los valores establecidos.
Hay que revisar la fuente o reemplazarla para evitar problemas que pudieran dañar el equipo.

 3.2. Verificación y testeo de la placa base
La placa base tiene conexión con todos los dispositivos internos y los externos a través de los conectores y tarjetas de expansión.
Los principales problemas en la placa son

1. las subidas de tensión
2.  las altas temperaturas

No es habitual que hayan fallos en slots o en la circuitería pero pueden existir si no se lleva a cabo un buen mantenimiento, cuando se testea la placa, se hace principalmente midiendo los niveles de corriente y temperatura.

3.2.1. Testeo de la tensión en la placa
Síntoma de que la placa no responde a la orden de encendido, o que enciende pero al momento se apaga.
Hay que comprobar que los conectores de corriente dan los valores correctos y que los puertos están en perfecto estado.

  TEST DE CONTINUIDAD
Para comprobar que hay continuidad de corriente en la placa, se examinan con el multímetro, entre el pin 14 del puerto ATX de corriente, cada uno de los dos pines del botón de encendido que se ubican en la cabecera del panel frontal de la placa. Lo hacemos con la placa desconectada de la corriente.

3.2.2. Testeo de la temperatura en la placa
La placa debe trabajar a una temperatura confortable.
Debe estar entre los 35ºC y los 45ºC, un sensor de temperatura que se puede consultar desde la BIOS o desde cualquier aplicación de auditoría.

3.3. Verificación y testeo del microprocesador
El fabricante del microprocesador informa sobre los valores típicos y límite para ese modelo en concreto.

3.3.1. Testeo de las características del microprocesador
Para obtener los datos más característicos del microprocesador (velocidad, núcleos, cache, etc.) podemos utilizar una de las aplicaciones de auditoría HWiNFO o AIDA64, que proporcionan información muy detallada.

Es recomendable contrastar los resultados en varias aplicaciones.

3.3.2. Testeo físico del microprocesador
Incorporan un sensor que mide este valor.
La temperatura óptima oscila entre el 50% y el 60% de la temperatura máxima establecida. La temperatura puede realizarse con cualquier aplicación de auditoría que registre valores de temperatura y voltaje.

3.3.3. Prueba de estrés del microprocesador
La prueba técnica denominada benchmark
Con aplicaciones como AIDA64 o Sandra, es conveniente no tener ninguna aplicación abierta y no utilizar el equipo mientras se esté ejecutando la prueba.

3.3.4.Verificación y testeo de la memoria RAM
El estado de la memoria es crucial para el buen funcionamiento del equipo.

1. Se verifica que el sistema detecta los módulos de memoria instalados
2. Que sus valores son los adecuados

Por otro lado, se testea si el funcionamiento del módulo en lectura y escritura es correcto, se tiene en cuenta tanto cómo trabaja en las operaciones de lectura y escritura, como sus latencias.

La latencia es el tiempo que tarda la memoria en hacer una determinada operación.
La latencia influye en la velocidad de la RAM y, por tanto, en su calentamiento, algunos modelos se instala un sistema de refrigeración.

3.4.1. Testeo de las características de la memoria RAM

Se trata de comprobar que la memoria instalada funciona dentro de los parámetros que nos ha proporcionado el fabricante (en cuanto a velocidad y latencias).
Programas de auditoría como HWiNFO o CPU-Hz, conviene comprobar estos parámetros con más de una aplicación para contrastar los resultados.

3.4.2. Testeo funcional de la memoria RAM
Se verifica que las operaciones que se ejecutan en la memoria lo hacen correctamente.
Se ejecutan en el arranque, desde CD o unidad USB.
Es aceptable un nivel bajo de fallos de memoria. Cuando los fallos aumentan, lo más variable es sustituir el módulo afectado.

3.5. Se verifica y se testea el sistema gráfico.

3.5.1. Testeo de las características del sistema gráfico
Los datos más característicos de la tarjeta gráfica son los de su GPU y los de la memoria gráfica, ya sea dedicada o compartida.

3.5.2. Testeo físico de la tarjeta gráfica
No todas disponen de sensores de temperatura, por lo que es posible que no dispongamos de este valor.
La medición de la temperatura puede realizarse con cualquier aplicación de auditoría que registre valores de temperatura y voltaje

4.Verificación y testeo en el arranque

la aplicación de la BIOS permite verificar la gran mayoría del hardware conectado al equipo.

Desde la BIOS podemos, además de verificar el estado del sistema comprobar la secuencia de arranque o modificar valores del hardware; estas modificaciones del hardware las emplea una técnica denominada overclocking.
El acceso a la BIOS es inmediato al encendido. El modo de acceder aparece de forma muy fugaz en la pantalla.
La BIOS se maneja con el teclado. Para moverse entre los menús se utilizan las teclas del cursor y el tabulador.

Los equipos que cuentan con EFI BIOS tienen una interfaz mucho más fácil de utilizar que permite la interacción no solo con el teclado sino también con el ratón. La interfaz 3D BIOS de algunas placas de Gigabyte.
La posibilidad de acceso directo a cualquiera de ellas simplemente haciendo clic encima.

4.1. Configuraciones de la BIOS
La BIOS, al ser programada por el fabricante, se graba en el circuito, a esto se le llama configuración por defecto.
Cuando se instala esta BIOS en un modelo determinado de placa, pueden cambiar algunos valores para adaptarse a las prestaciones de la placa, se llama configuración óptima.

Además de estas configuraciones, existe la que establelezemos nosotros. Por esta razón, cuando se hacen cambios en la BIOS se da la opción de guardarlos antes de salir.

Para resetear se utiliza un jumper específico, en la mayoría de las placas, se quita la pila durante unos segundos.

La pila de la placa se utiliza para mantener los datos de configuración la fecha y la hora del sistema.

4.2. Verificación de voltajes y temperaturas.
La verificación de los voltajes y temperaturas, depende del modelo de la placa y del modelo y versión de la BIOS.

El testeo de voltajes y temperaturas no es posible desde la BIOS convencional. Solo algunas EFI BIOS tienen la capacidad de monitorizar en tiempo real estos valores.

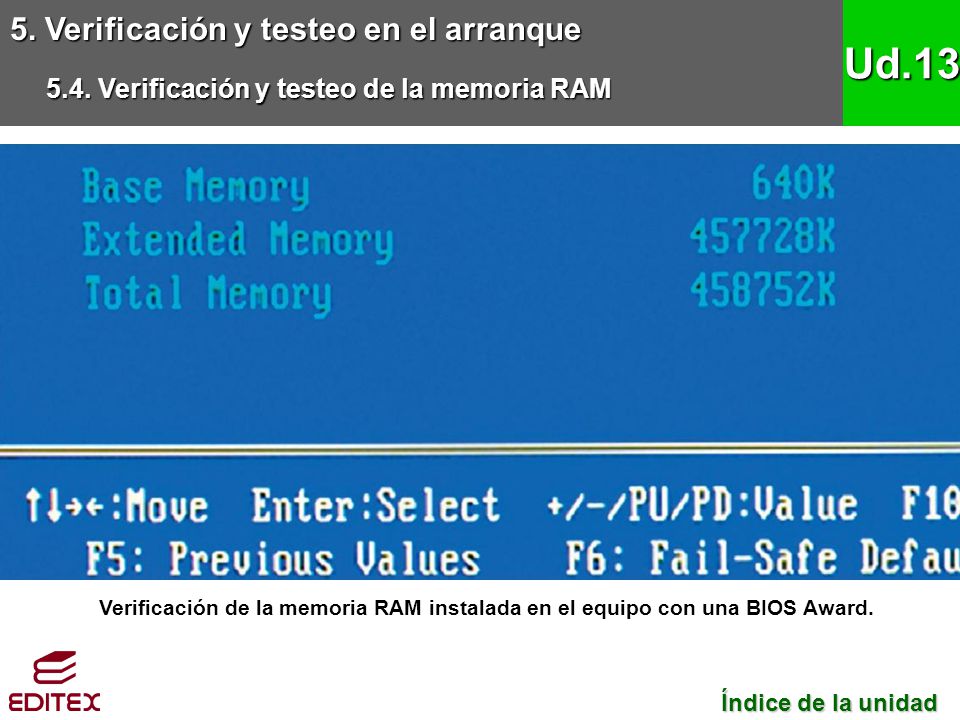

4.3. Verificación y testeo de la memoria RAM
Nos indica la cantidad de memoria RAM reconocida por el sistema.
El testeo de la RAM se realiza desde el POST.

4.4. Verificación y testeo de la placa base
Existe una opción en la BIOS que permite verificar los conectores y dispositivos integrados en la placa base.
En estas opciones podemos comprobar si los dispositivos que están integrados en la placa están habilitados.

Esta opción es muy útil si se pretende instalar dispositivos que ya existen en la placa, como puede ser una tarjeta gráfica

4.5. Verificación y testeo del chipset
Una opción exclusiva del chipset, desde la que se pueden modificar estos valores, consultar las recomendaciones del fabricante y controlar la temperatura.
Una opción es la posibilidad de compartir memoria RAM con la tarjeta gŕafica.

4.6. Verificación y testeo de las unidades de disco
Se puede verificar la conexión de las unidades de disco al equipo y la posición maestro o esclavo.

Puede establecerse el orden de arranque de estas unidades, a esto se le conoce como boot.

Ciertos modelos de BIOS incluyen en el boot unidades USB o incluso el arranque desde red, también llamado WAKE-ON-LANE

5.Herramientas de diagnóstico de software
Los problemas de software son muchas veces causados por fallos en el hardware, cuando el análisis es muy concreto, se conoce por el nombre de auditoría del sistema.
Las auditorías son frecuentes en sistemas que necesitan un grado de seguridad y estabilidad alto.

• Sistema operativo
• Seguridad en el sistema
• Soporte de información

5.1. TuneUp Utilities
Es una aplicación de pago con la que se pueden realizar diversas tareas desde un mantenimiento completo del sistema operativo.

5.2. Antivirus
Los antivirus actuales, sobre todo los de pago, son muy recomendados y ofrecen al usuario protección a diferentes niveles

5.3. Algunas aplicaciones de uso específico para diagnóstico de software

5.3.1. Diagnóstico de controladores del sistema
Los drivers son una parte importante del sistema, ya que están implicados en el correcto funcionamiento de los componentes internos del equipo y de los periféricos.
Es habitual hacer una copia de seguridad de los drivers para poder utilizarla en caso de anomalía, borrado accidente, virus, etc.

5.3.2. Diagnóstico del registro del sistema
cuando se instalan y desinstalan programas siempre quedan rastros de su paso por el equipo en el registro del sistema. El registro es un elemento propio de los sistemas operativos Windows, de forma que en otros sistemas, como los Linux, no existe.

Herramientas como RegCleaner se utilizan para hacer una limpieza al riesgo de Windowsy algunas otras operaciones como modificar la secuencia de inicio del equipo.

5.3.3. Diagnóstico del estado del sistema
El sistema, junto con sus archivos de configuración, pasan por diferentes estados a lo largo de su uso. Cada vez que se hace algún cambio, se hacen alteraciones en dicho estado, se respalda creando una copia del estado del sistema.

En el caso de que el equipo deje de funcionar adecuadamente, se puede utilizar ese punto de restauración, cuando el equipo funcionaba bien, para volver a ese estado del sistema. La herramienta para restaurar archivos y configurar el sistema que proporciona el propio sistema Windows.

Puede configurarse para recibir automáticamente cambios en su estado que, afectan a su seguridad, actualizaciones del sistema.

Las actualizaciones son importantes porque pueden corregir un fallo que pudiera comprometer su seguridad.

 5.3.4. Diagnóstico de seguridad del sistema
La seguridad es un punto importante a tener en cuenta en el sistema. Conviene dedicarle tiempo y recursos.

Aplicaciones como Spybot Search&Destroy versión gratuita y de pago. gran parte del malaware proviene de software de dudoso origen y de páginas web con contenido ilícito.
La mejor forma de protegerse es evitar exponerse: utilizar sofware legal, descargado de las páginas oficiales, y no navegar por lugares poco convenientes.

5.3.5. Diagnóstico del sistema de archivos
Los sistemas adolecen de un problema denominado fragmentación que, de forma muy resumida, consiste en la división de la información en fragmentos que se ubican en diferentes lugares del disco, lo que origina lentitud en las operaciones de lectura y escritura.

Conviene mantener el sistema de archivos por debajo del 5% de fragmentación, se puede emplear el defragmentador de disco, que se incluye en el propio sistema.

Continuas operaciones de lectura y escritura, como la interrupción del suministro eléctrico, la desconexión del disco sin finalizar una operación, etc. pueden originar errores.

Tanto los errores como otros archivos que se generan en el sistema se acaban convirtiendo en información residual, que carece de utilidad alguna pero que ocupa espacio en el disco.

 6.Herramientas de comprobación y optimización de soportes de información.

 La comprobación de los soportes de información se realiza, tras el POST, a varios niveles de hardware antes de las comprobaciones a nivel de software.

Especial interés en conocer cuál es el estado físico del disco, ya que de él dependerá en gran medida el grado de errores que puedan producirse con sus datos.

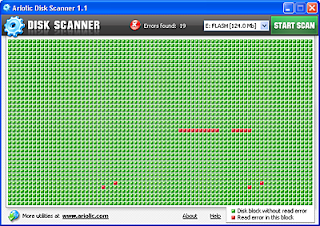

6.1. Comprobación del estado físico del disco.
El uso intensivo de un disco, o un accidente, como puede ser una caída, provocan que su vida se acorte y empiece a dar fallos.

Hay otras aplicaciones, como es el caso de HD Inspector de pago, o HD Tune gratuita, que además de ejecutar estas pruebas nos facilitan información avanzada sobre el disco, como su temperatura, su tiempo de funcionamiento...

6.2. Verificación de la integridad de los datos
Cuando se ha comprobado que el soporte de información no tiene ningún fallo físico, se pasa a verificar.
El sistema operativo facilita herramientas de este tipo como por ejemplo Scandisk.

6.3. Optimización del espacio en disco

La lentitud y los errores en el disco son una característica muy significativa de que el disco está llegando al límite de su capacidad, hay mucha información innecesaria: archivos temporales, basura de la papelera de reciclaje, archivos de Internet...

La optimización del disco en este sentido consiste en revisar la información almacenada en el disco y eliminar aquella que sea redundante.

El propio sistema operativo dispone de una herraienta parala lilmpieza del disco; pero también hay aplicaciones, como CCleaner o CleanUp que sirven para lo mismo.

6.4. Desfragmentación del disco

Por regla general, la tarea de desfragmentación se lleva a cabo después dela limpieza del disco.
